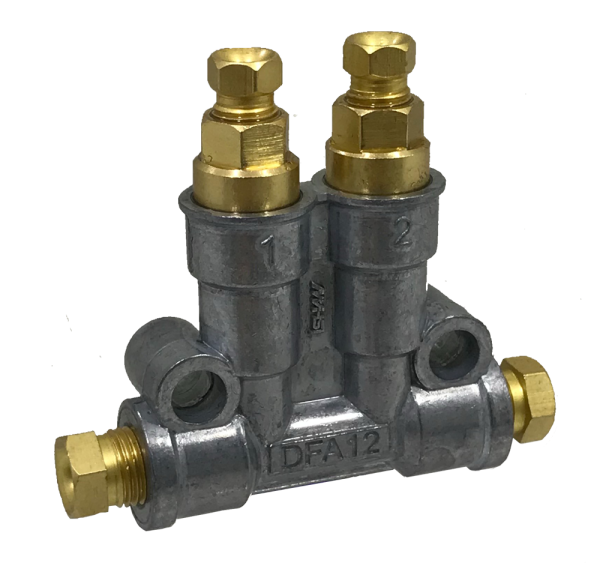

Kolbenverteiler 2 stellig
Öl Kolbenverteiler 2-stellig
Kolbenverteiler 2 stellig

Öl Kolbenverteiler 2-stellig

Art.Nr.:
DFA12
ab Lager, vorrätig ab Lager, vorrätig
Versandgewicht:
0.12 kg je Stück
    32,07 EUR

    zzgl. 19% MwSt. zzgl. Versand

    Auf den Merkzettel
    Frage zum Produkt
    Beschreibung

    Kolbenverteiler in kompakter Bauweise

    • Dosiervolumen 0,03 - 0,06 - 0,10 - 0,16 cm³
    • Eingangsverschraubung: beidseitig komplett mit Überwurfschraube und Kegelring passend für Ø 6 mm Rohr
    • Abgangsverschraubung: komplett mit Überwurfschraube und Kegelring passend für Ø 4 mm Rohr / Schlauch
    • Werkstoff des Verteilerkörpers: Zinkdruckguss
    • Werkstoff des Dosiernippels: Messing
    • Werkstoff Dichtung: NBR
    • Werkstoff der Verschraubungen: Messing
    • Medium: mineralische Öle mit der Viskosität 32 bis 2000 mm²/s

    DFA Kolbenverteiler Abmessungen































    Abmessungen des Kolbenverteilers:

    • Maß A = 76 mm

    • Maß B = 34 mm

    Hinweis zur Dosierung:

    • Dosierung beginnend von rechts nach links

    • 1 Tropfen dünnflüssigen Öles entspricht ca. einer Dosierung von 0,03 cm³

    Dokumente
    Funktion eines Kolbenverteilers Vorschmiersystem :
    Funktion eines Vorschmier-Kolbenverteilers










    Phase 1

    • der Kolbenverteiler ist in Ruhestellung, d.h. Pumpe aus, Pausenzeit

    Phase 2

    • der Kolbenverteiler arbeitet, d.h.Pumpe läuft an und baut Druck in der Leitung auf

    • die untere Abdichtung hebt sich an und die Pumpe fördert Öl / Fliefett in den Verteiler

    Phase 3

    • die Pumpe fördert so lange Öl / Fließfett in den Verteiler, bis der Raum ( Dosierung ) mit Öl gefüllt ist

    • Die Feder oberhalb des Ölraumes ist zusammengedrückt worden und ist vorgespannt

    Phase 4

    • Die Pumpe wird ausgeschaltet, der Druck in der Hauptleitung wird reduziert bis auf den Druck des Entlastungsventils

    • gleichzeitig drückt die vorgespannte Feder das darunter befindliche Öl / Fließfett durch den Mittelkanal nach oben zum Augang

    Bei eingschalteter Pumpe fördert der Verteiler eine dosierte Öl- / Fließfettmenge aus dem Verteiler heraus zur Schmierstelle.
    Diese Funktion nennt man auch als Vorschmierverteiler.
    Ist die Pumpe ausgeschaltet, erfolgt die Entlastungsphase des Verteiler, d.h. es beginnt wieder mit Phase 1
    Der technische Unterschied zwischen einem Öl Verteiler und einem Fließfett Verteiler liegt darin, dass bei einem Fließfett Verteiler eine stärkere Feder verbaut wird.
    Deshalb ist auch darauf zu achten, dass Fließfett Anlagen eine wesentlich längere Entlastungszeit benötigen ( Pausenzeit )
    Während man Öl Anlagen fast im Sekundentakt ( in Abhängikeit von Rohr Ø , Rohrlänge und Öl Viskosität ) laufen lassen kann, werden Fließfett Anlagen in Minuten- bis Stundentakt geschaltet.
