Progressivverteiler SSV 6

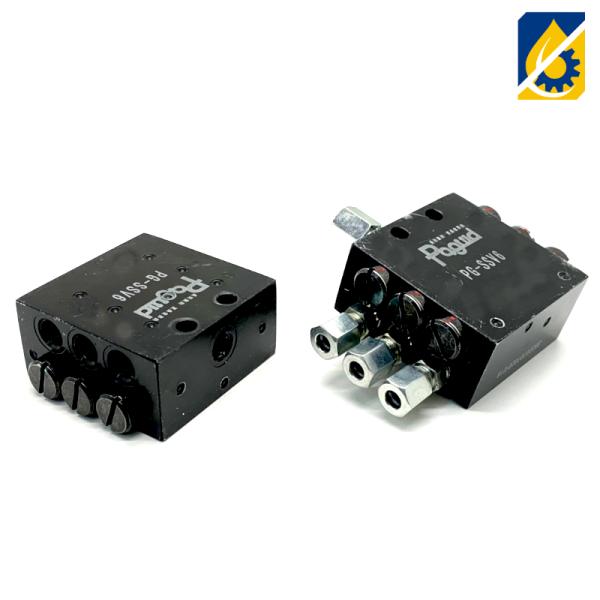

Original Paguld Progressivverteiler SSV 6
Problemlos austauschbar mit allen SSV Verteiler diverser Marktbegleiter.
Als Ersatzteil oder auch für Neuanlagen.

Anwendungsbeispiel an einen SSV 12 Verteiler


Progressivverteiler der Serie SSV mit 6 Ausgängen und einem Nennvolumen von 0,20 cm³/Auslass. Einlassgewinde G1/8 und Auslassgewinde M10x1 Gewinde.Ein Progressivverteiler teilt die Menge die im zugeführt wird, in gleiche oder ungleiche Mengen auf. Durch Verschließen nicht benötigter Auslässe mit speziellen Verschlussschrauben, wird die Fördermenge an den nächsten darunter liegenden offenen Auslass auf derselben Seite um die Schmierstoffmenge der darüberliegenden, verschlossenen Auslässe erhöht (Beispiel siehe rechts: 3 x gelb: 0,6cm³ + 1x gelb 0,2cm³ = gesamt 0,8cm³ an Ausgang 4). Es müssen ausschließlich spezielle Anschlussverschraubungen für die Auslässe benutzt werden. Abgang 1+ 2 dürfen niemals verschlossen sein, Ausnahme: Bypassbohrung werkseitig. In diesem Fall darf entweder Ausgang 1 oder 2 verschlossen sein.

Gegenüberliegende Abgänge können nur durch ein externes Zusammenfassen, z.B. mit einem T-Stück oder durch Verwendung von Verteilern mit Bypassbohrung verbunden werden.
Es besteht die Möglichkeit einer 100% Funktionsüberwachung durch das Einbringen (auch nachträglich) eines elektrischen Kolbendetektors (INI).

Die erforderlichen Ein- und Ausgangsverschraubungen für diesen SSV Verteiler finden Sie HIER

Überwachungssystem

Jeder SSV Verteiler kann mit einem Überwachungssytem ausgestattet werden.
Durch diese zusätzliche Ausstattung ist die komplette Schmieranlage auf Funktionssicherheit überwachbar.
Der Positionssensor überwacht dem Flankenwechsel im Verteiler und reagiert sofort wenn dieser nicht stattfindet.
Dieser Positionssensor wird seitlich an dem Verteiler montiert und überwacht die Kolbenbewegung im Progressivverteiler.
Der Positionssensor erkennt automatisch die kundenseitige Stecker- bzw. Kabelbelegung, 2-Draht- oder 3-Drahtausführung (mit Kabelbruchsicherung).
